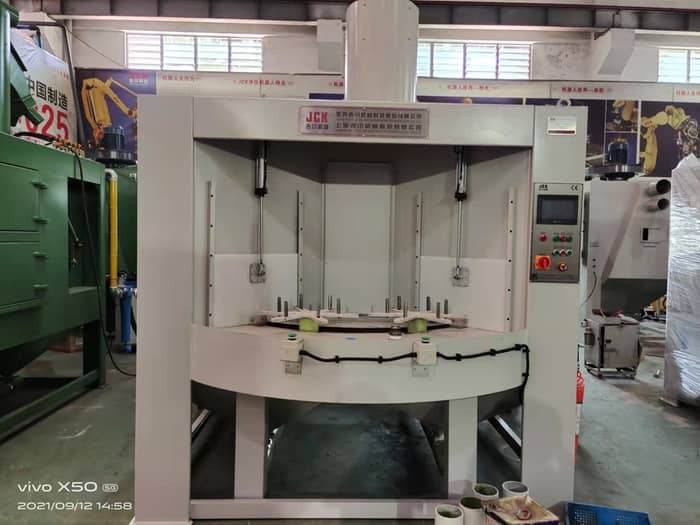

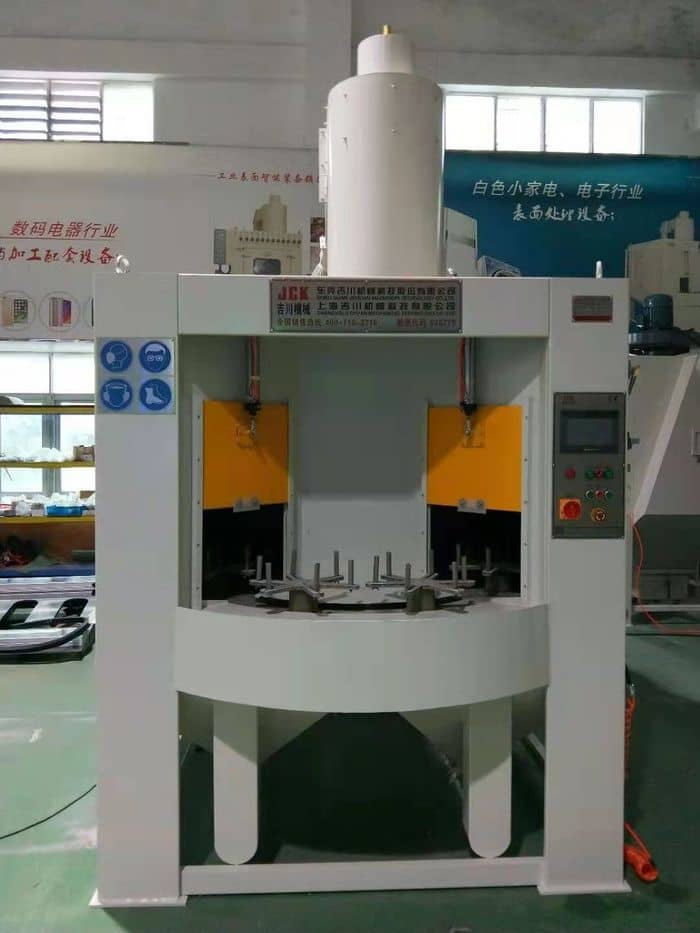

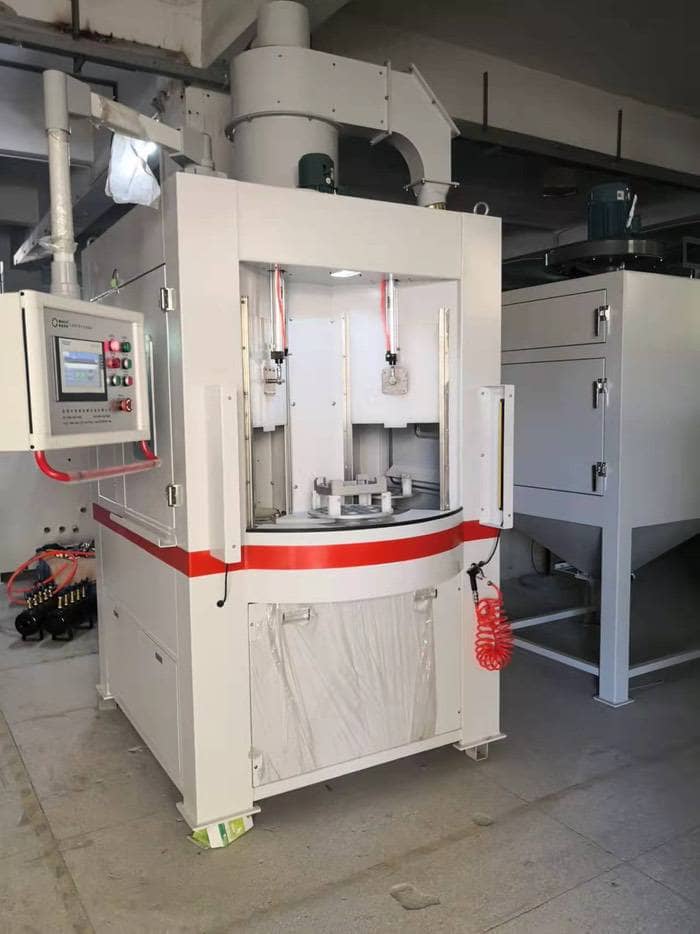

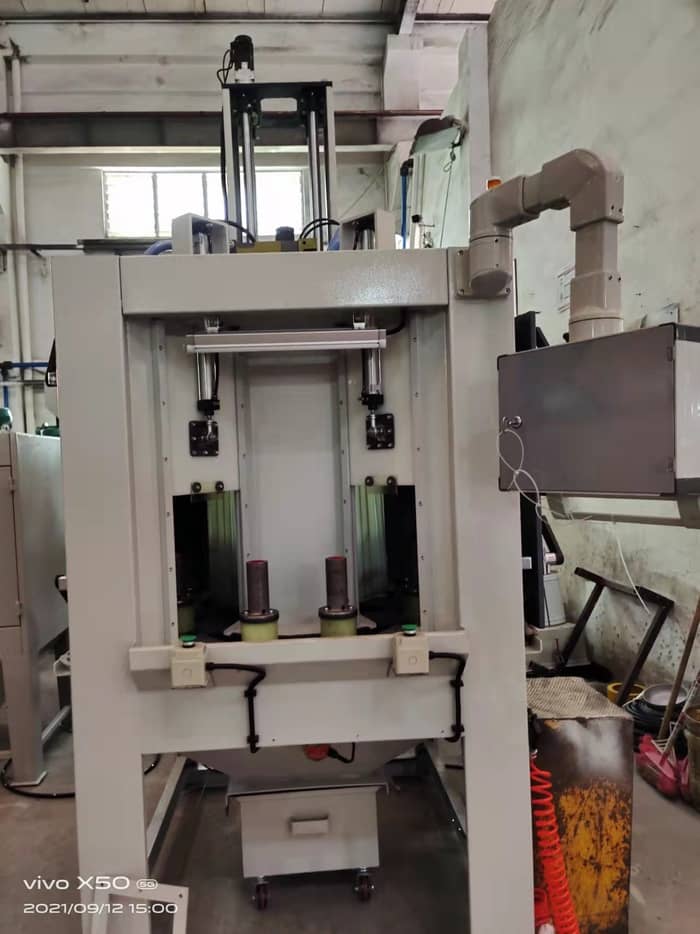

轉盤式自動噴砂機

本設備是根據我公司針對各類產品和處理要求而專門設計的轉盤式自動噴砂機，完全適合貴公司所提供的產品。根據貴公司對產品效率的要求，本機共大轉盤共設置4個區域（90度一個區域），每個區域設置3個工件裝夾工位。大轉盤每轉動90度區域一停，噴砂區域內共布置9支普壓高速噴砂槍，在噴砂區1個區域 3個噴砂加工位，各布置3支噴砂槍對工件需噴砂部位做自動噴砂加工，噴槍可根據加工需要，隨意調整其噴射角度，其自動化程度較高。

該機由主機、旋風分離器、除塵箱、抽風管道、空氣壓縮系統（客戶自備）、電氣系統等組成。本機配置12支普壓高速噴砂槍，根據工件的大小可擺動噴砂，也可定點噴砂，靈活方便實用。

二．主要技術參數：

2.1工件最大加工外形尺寸:Φ70X500mm

2.2適用范圍：金屬或非金屬工件內外表面清理加工

2.3噴砂艙體尺寸:(長*寬*高)1800*2000*2610(mm)

2.4氣源壓力：0.5-0.8Mpa

2.5耗氣量：1m³/min/每支槍(壓力為0.6Mpa時)

2.6除塵箱噪聲：≤85分貝

2.7電源：380V/50HZ，三相五線制

2.8噴砂效率：以實際效率為準

2.9最大工件重量：≤10Kg/件（注：其他需根據具體工件外型尺寸定）

2.10輸送方式：大轉盤間歇轉動

2.11除銹等級：Sa2.5～Sa3 (GB8923-1988)

2.12設備照明：機艙采用60W投射燈2盞，操作位采用21W吸頂燈1盞

2.13噴砂表面粗糙度（磨料種類）：Rz40-Rz70（零件形狀以飛沃提供圖紙為準），最佳為40-60#剛玉類磨料（使用其他種類磨料需注意調整配置）

2.14磨料回收方式：機械回收循環使用

2.15 機艙內防護方式：采用聚氨酯板防護

2.16 回砂管：采用耐磨軟管，柔性連接，方便安裝

2.17 除塵箱：采用高效濾袋除塵，振打清灰，除塵效果好

2.18 噴砂艙體外配手動吹塵槍1支，主要用于調試、維護用

2.19人員分配：1人(放取1人完成）

2.20裝機功率：約16Kw（不含所需空壓機功率）

特點：
1.大轉臺間歇回轉，小轉臺自轉；
2.可根據工件的外形情況，調整每支噴槍的位置;
3.噴槍可擺動也可以固定噴砂，噴槍擺動速度及小轉臺自轉均可變頻調整；
4.除下列的產品外，另可根據客戶需求量身定制各類自動化噴砂設備及噴砂生產線；適應范圍：適用于盤類、圓柱類、方形工件的內外表面噴砂批量生產，如工藝品、玻璃燈罩、不粘鍋、手電筒、烤盤、不銹鋼洗手盆、通訊器材等工作。

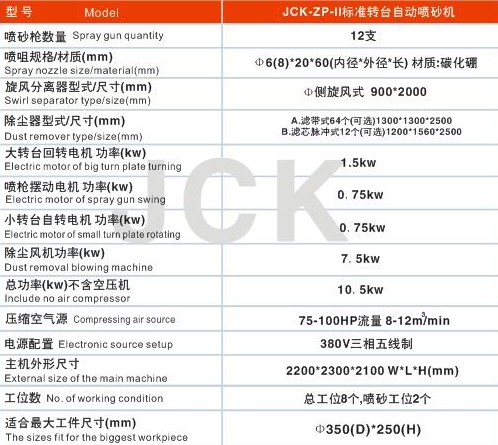

參數指標:
